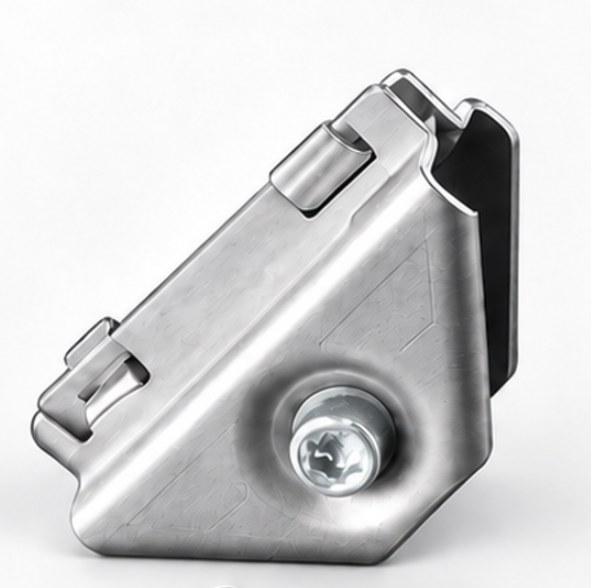

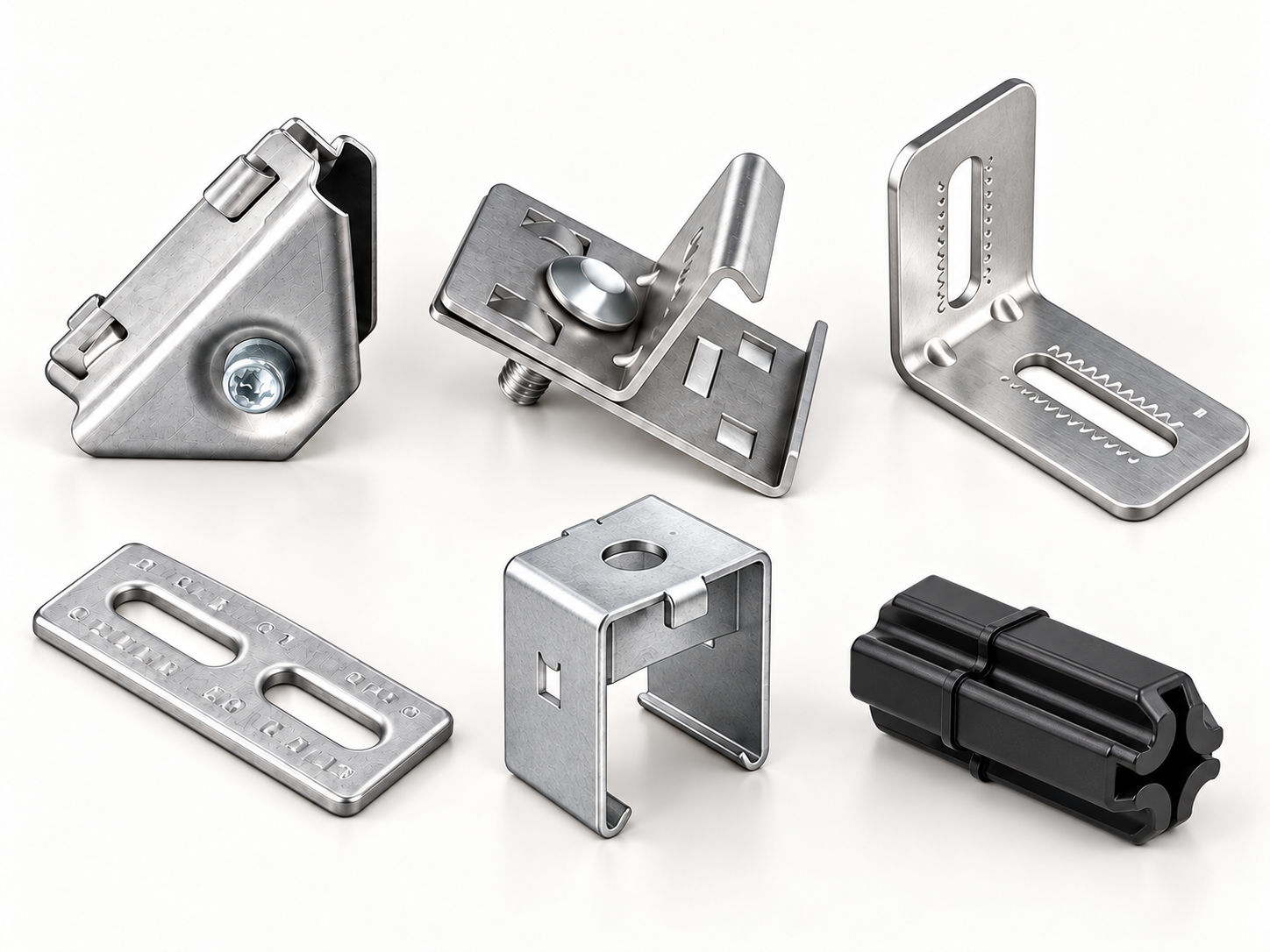

PRODUCT OVERVIEW 产品概述HWF34 系列快装龙骨连接件及系统配件，是恒创绿建围绕 HWF34 免焊快装龙骨系统建立的模块化配套产品体系。 系统通过不同连接件、支撑件、锚固件及管线固定件，对 HWF34 主型材进行转角连接、邻边定位、轴向延伸、平面对接、底部调平、基层锚固及管线固定，从而形成适用于不同项目节点的装配式基层框架。 配件并非要求全部同时使用，应根据框架形式、节点位置、基层条件、受力方向、安装空间及项目要求进行组合选型。 涉及承载、抗震、吊挂、锚固及结构安全的节点，应由项目设计或技术人员根据实际荷载和基层条件确认。 查看 HWF34 免焊快装龙骨系统 →CONNECTION COMPONENTS 节点连接件用于 HWF34 型材的转角、邻边、平面对接、轴向连接及节点加强。  HWF34-TC01 三角卡扣夹口齿牙配合加强凸筋，用于 HWF34 型材转角、T 形连接及节点加强。

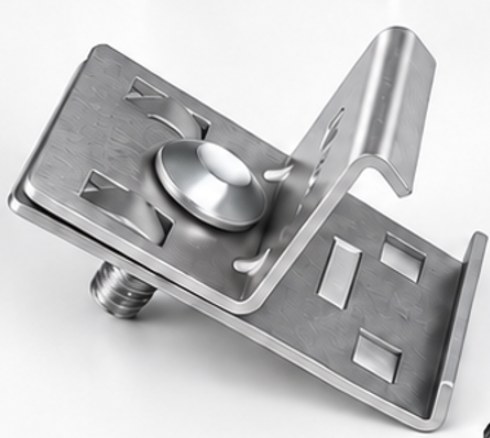

 HWF34-AEC01 邻边卡扣（抱爪）用于型材邻边夹持与定位，便于节点快速装配。

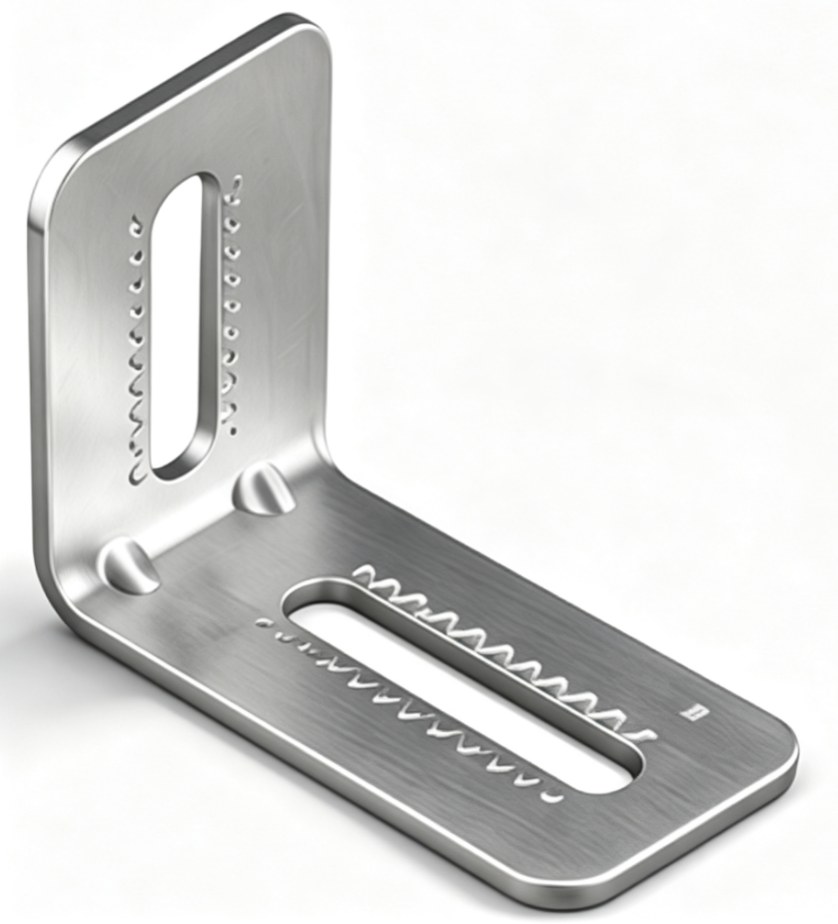

 HWF34-LC01 L 角连接件用于 HWF34 立柱、横梁与基础之间的 L 形转角连接。
 HWF34-SCP01 直连板长孔便于位置微调，用于平面对接及辅助固定。

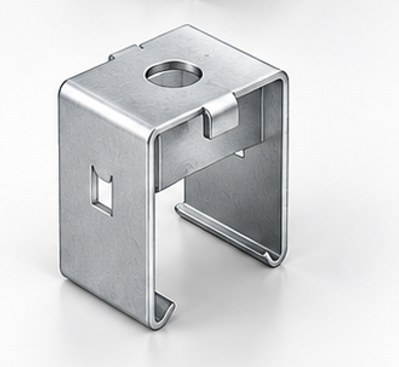

 HWF34-UC01 U 型卡扣用于 U 形包覆定位及 HWF34 型材锁紧和支撑节点。

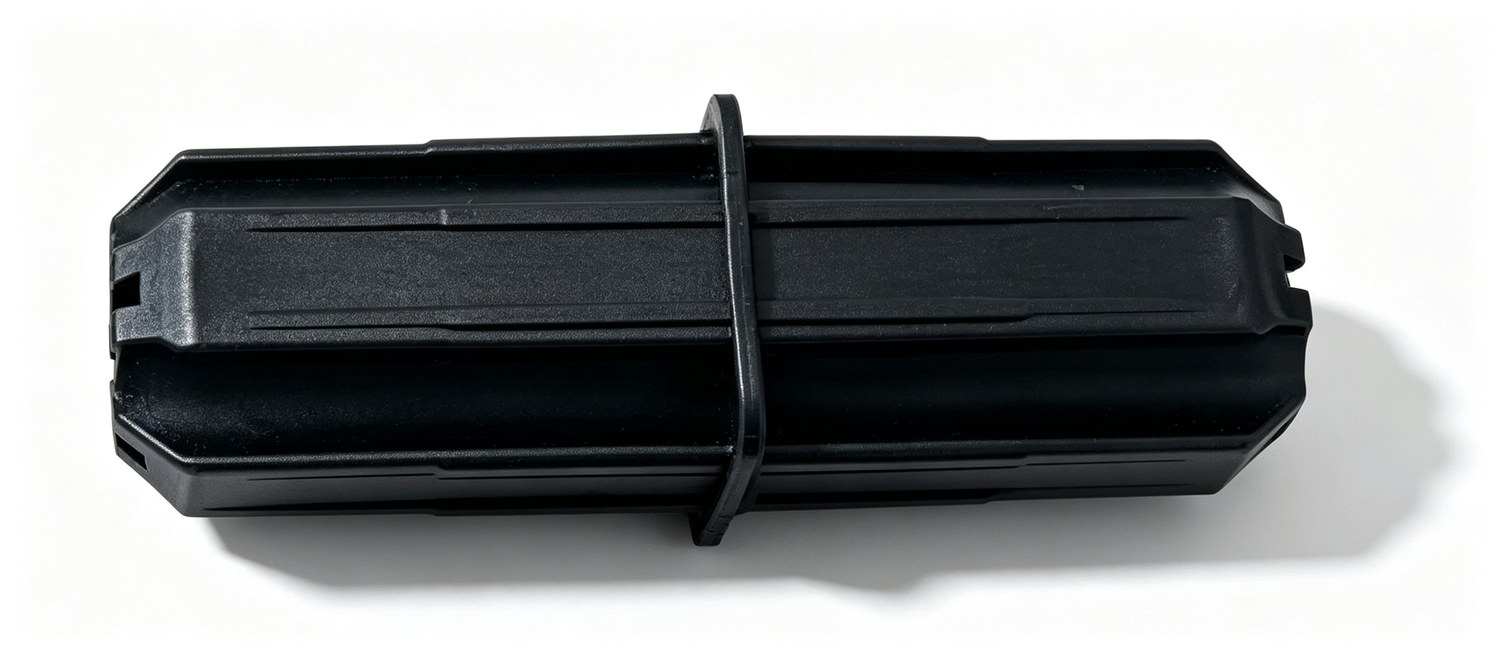

 HWF34-SC01 直通连接件插入型材内腔，实现两根 HWF34 型材轴向直线延伸。

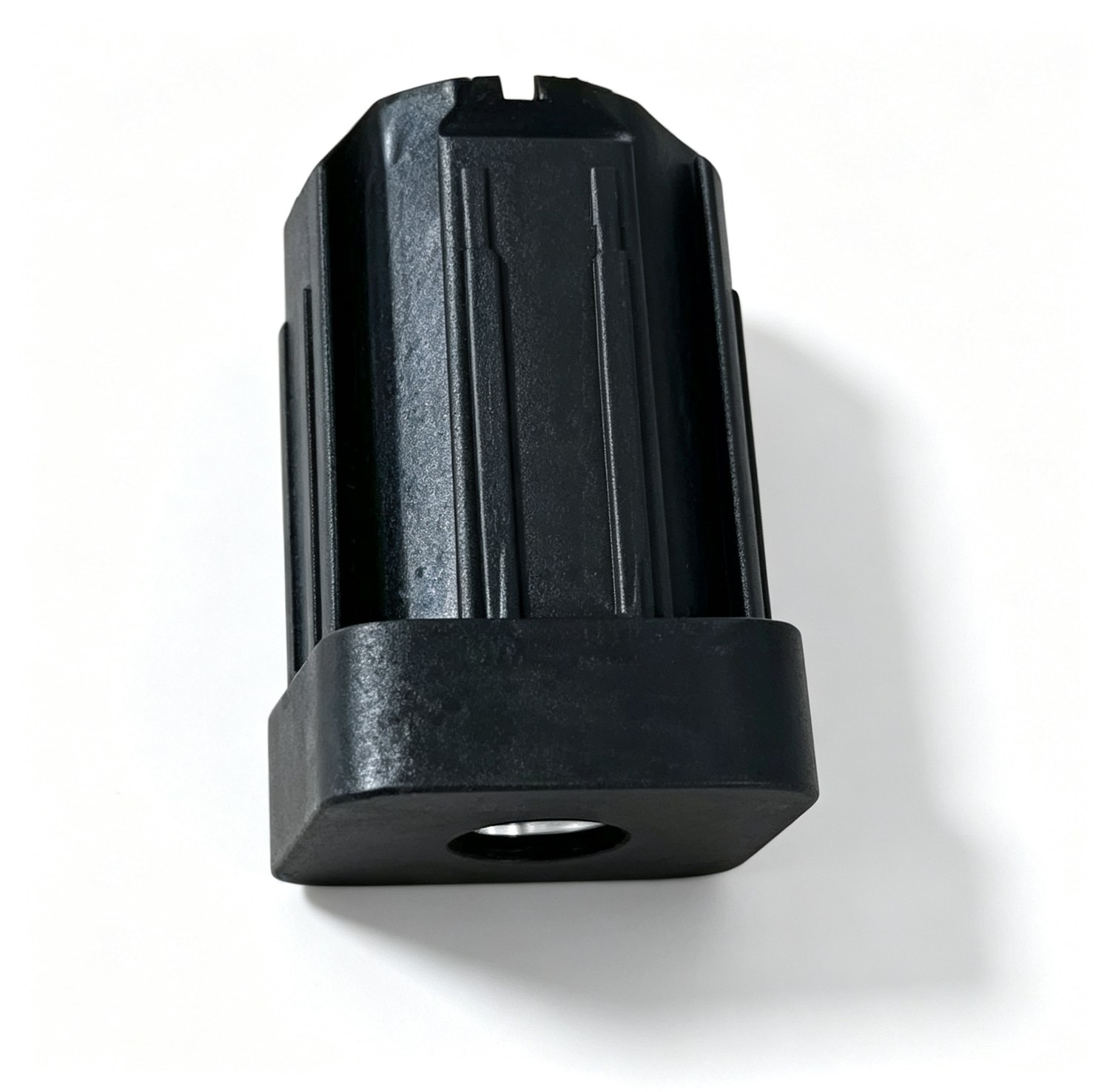

SUPPORT & INSTALLATION ACCESSORIES 支撑与安装配件用于 HWF34 系统的底部支撑、调平、基层锚固及管线固定。  HWF34-ALF01 调节地脚用于 HWF34 型材底部支撑和安装调平。

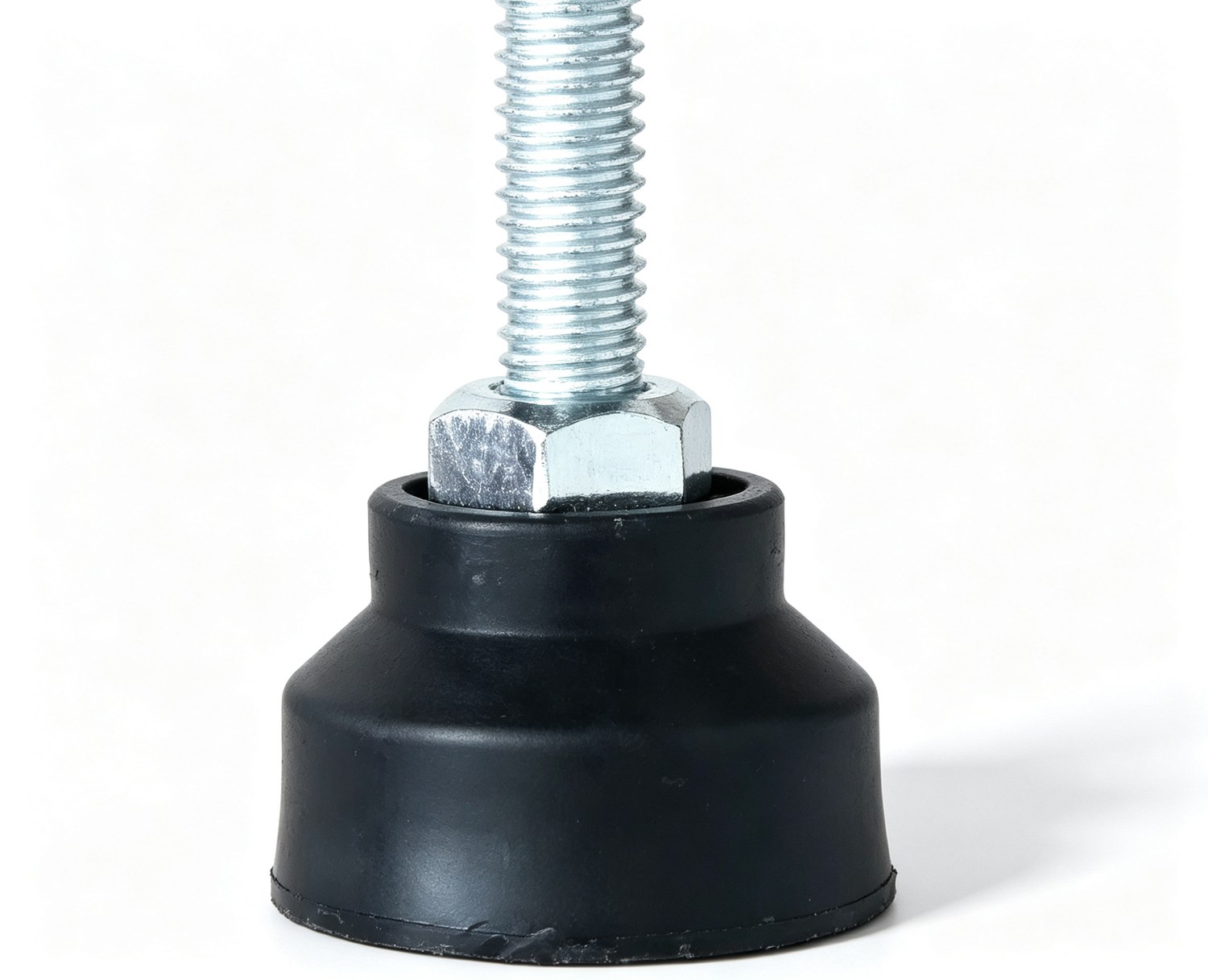

 HWF34-AB01 调节式底座带螺杆底座，用于支撑高度调节及地面适配。

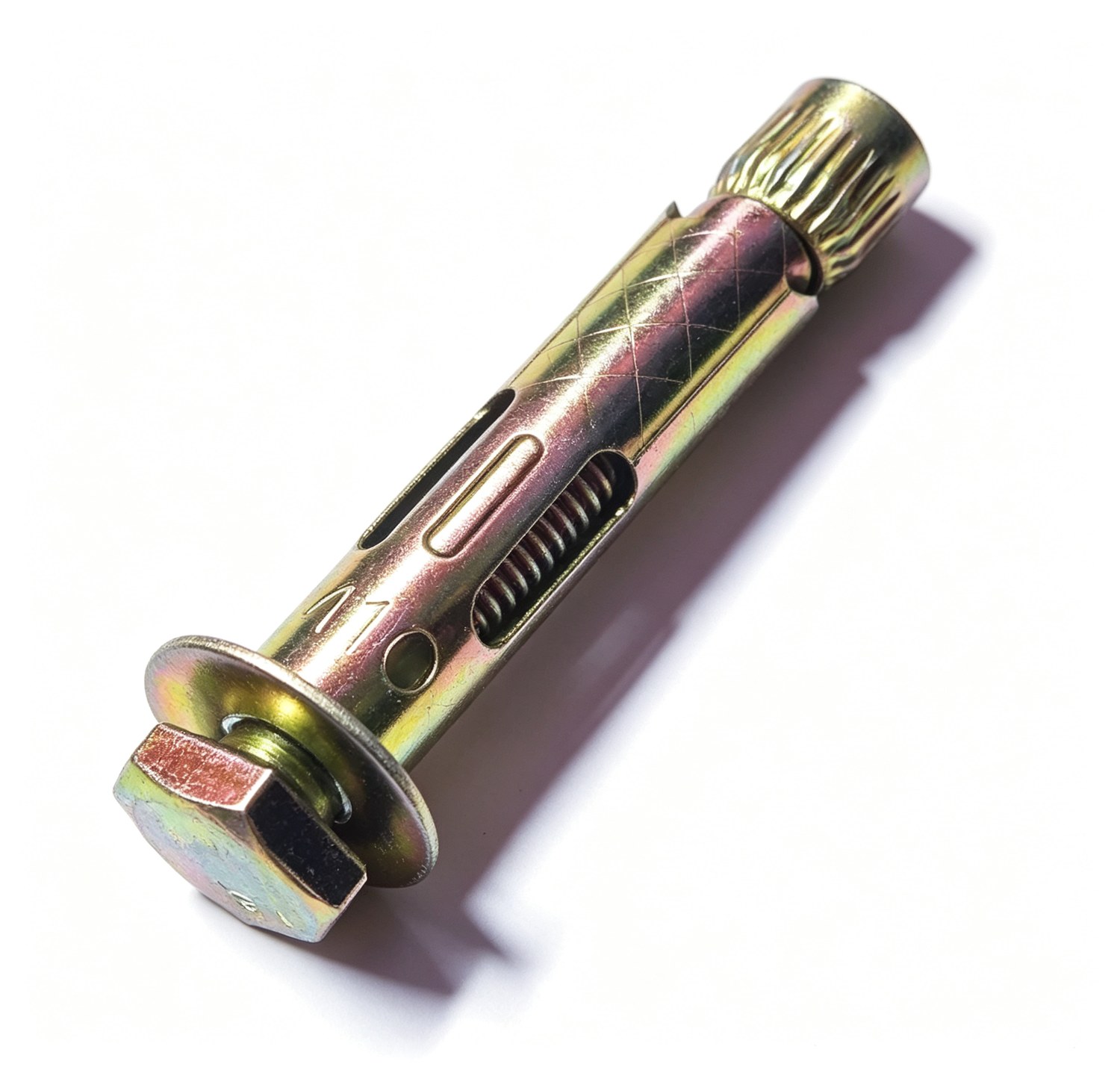

 HWF34-EB-M8X80/100 膨胀螺丝用于与混凝土等实体基层进行锚固。

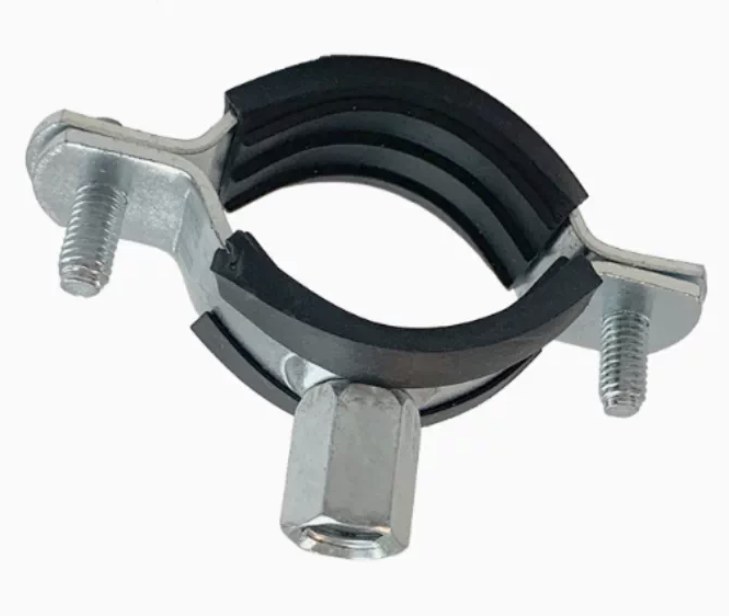

 HWF34-PC-D20 管束 D20用于系统内管线固定。
 HWF34-PC-D25 管束 D25用于较大直径管线固定。

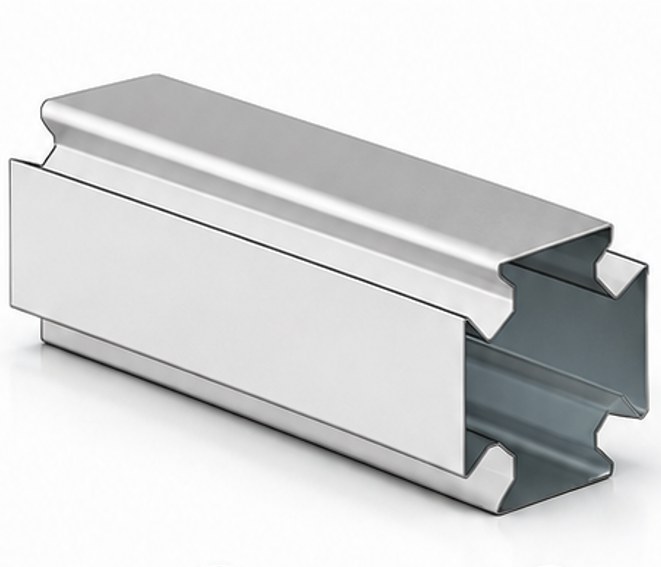

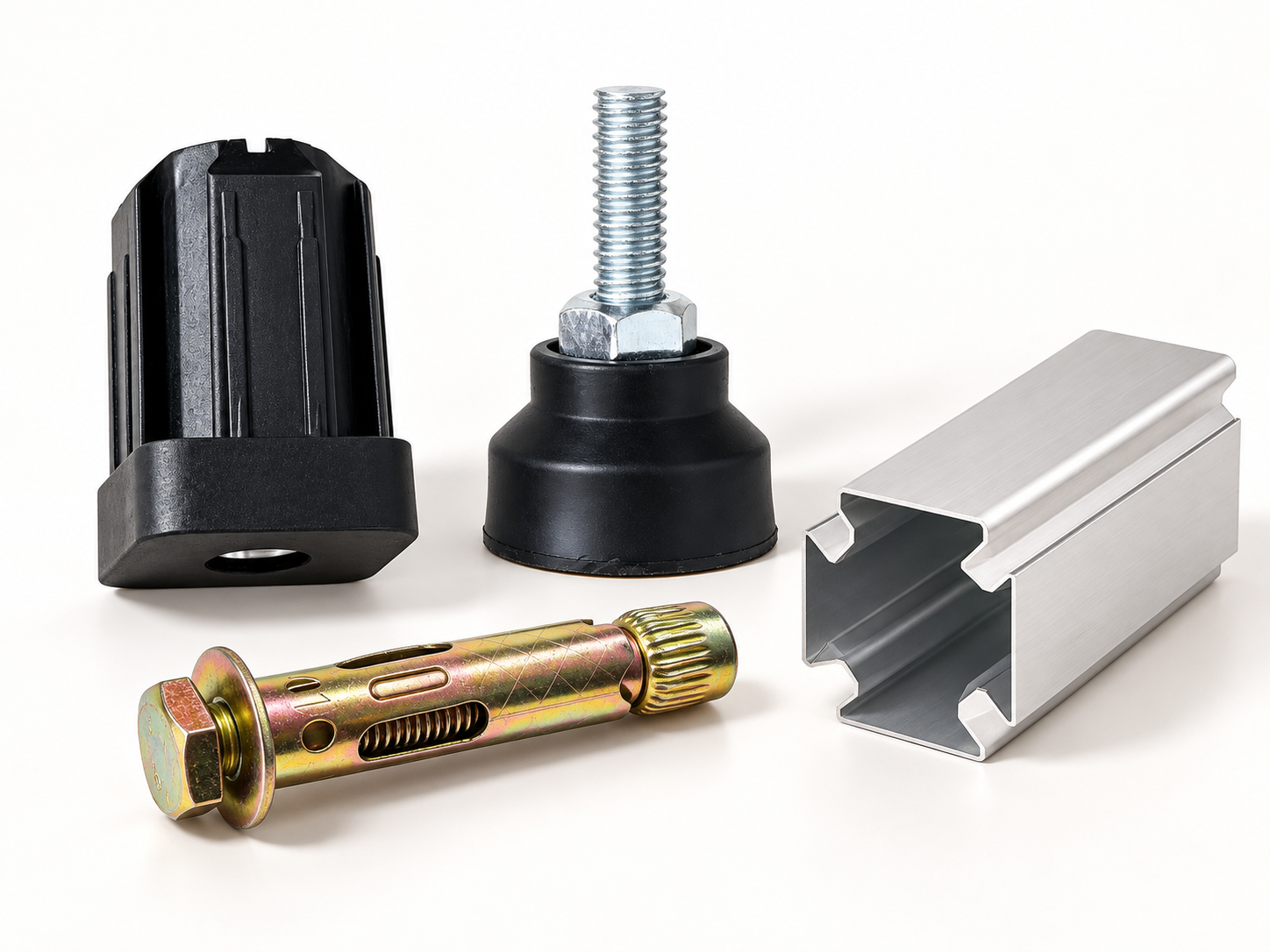

 HWF34-M 系统主型材与上述连接件组合形成 HWF34 模块化框架。

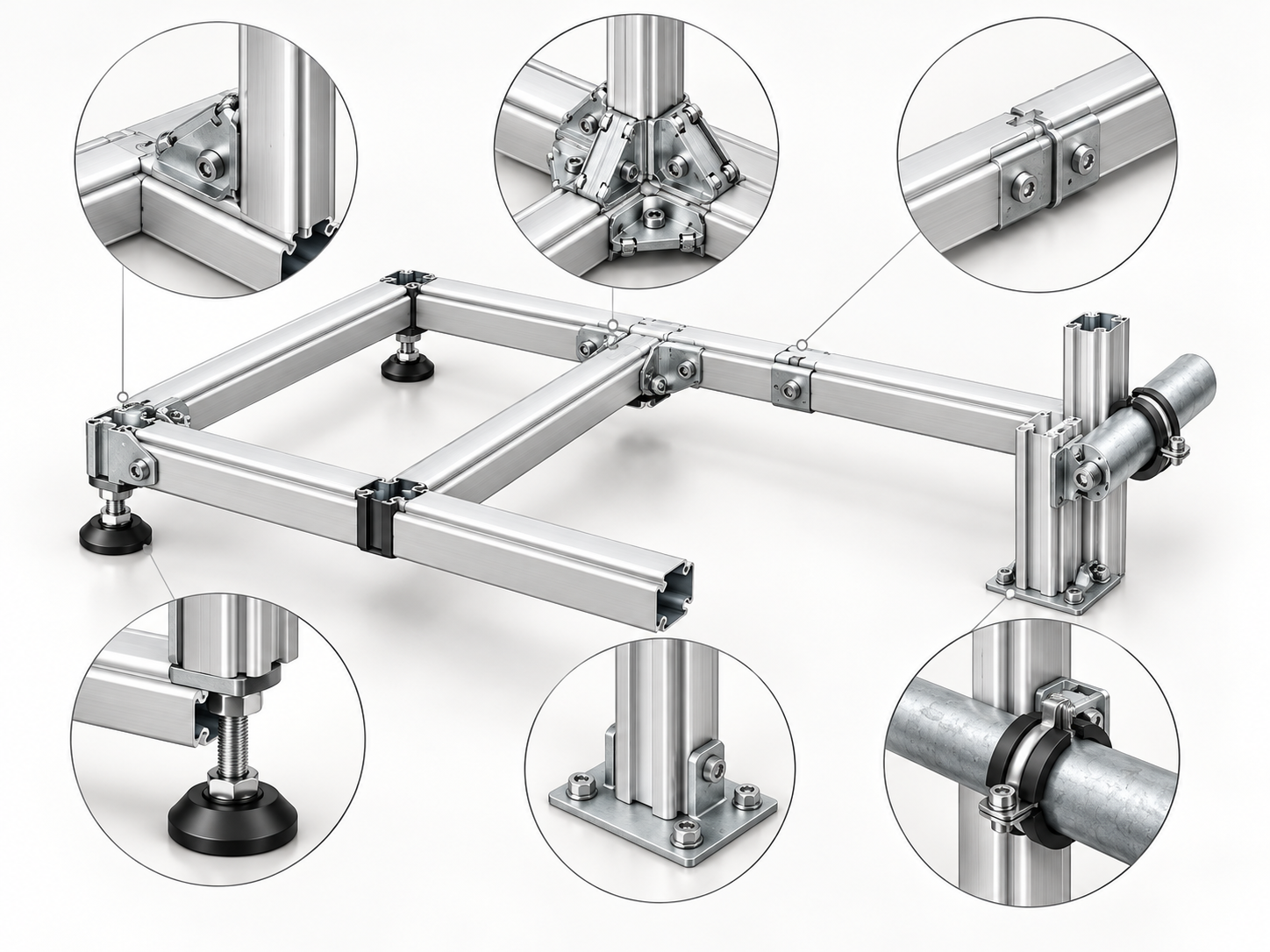

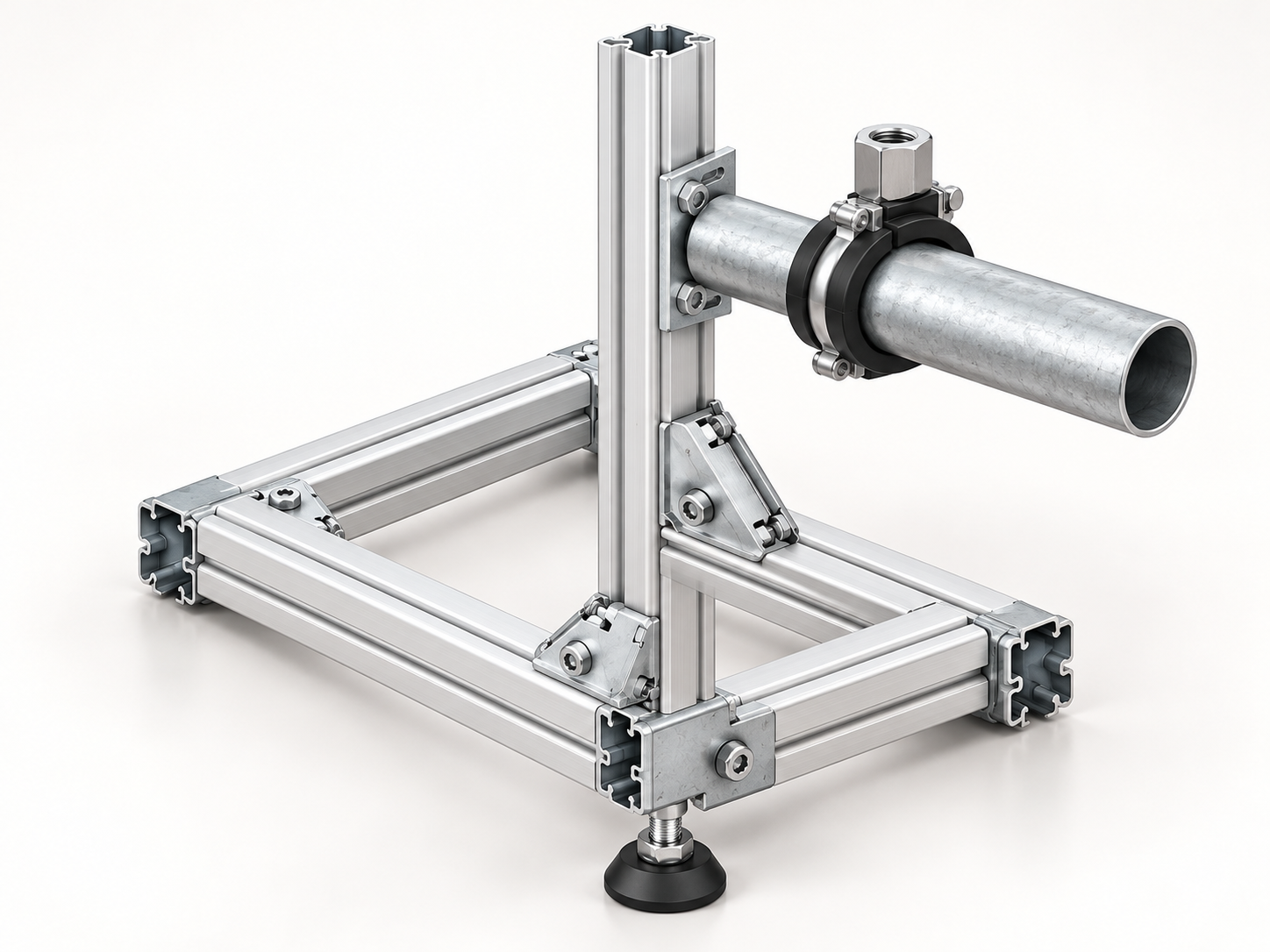

TYPICAL SYSTEM COMBINATIONS 典型系统组合各类连接件按节点需要选用，并非所有配件同时使用。

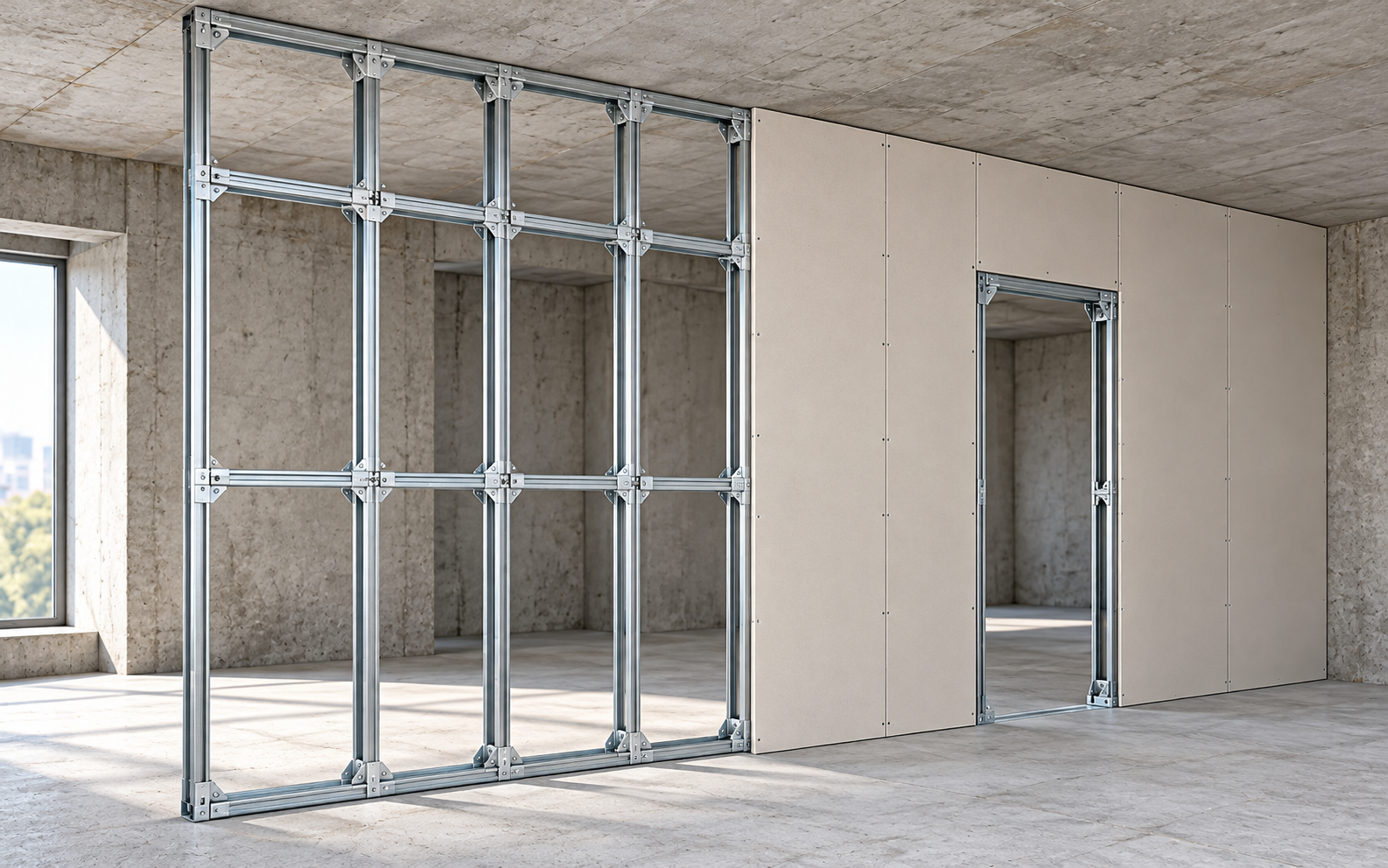

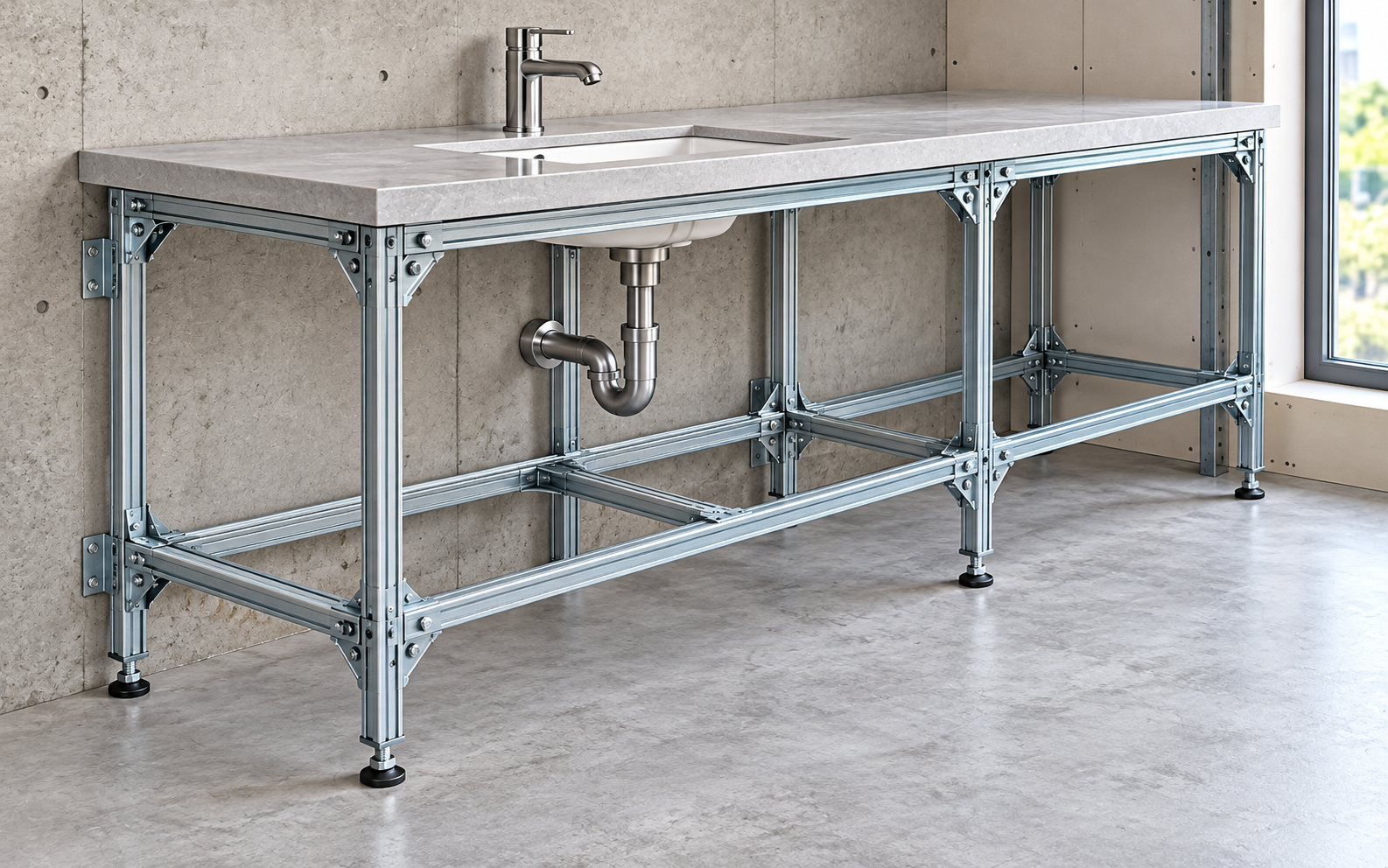

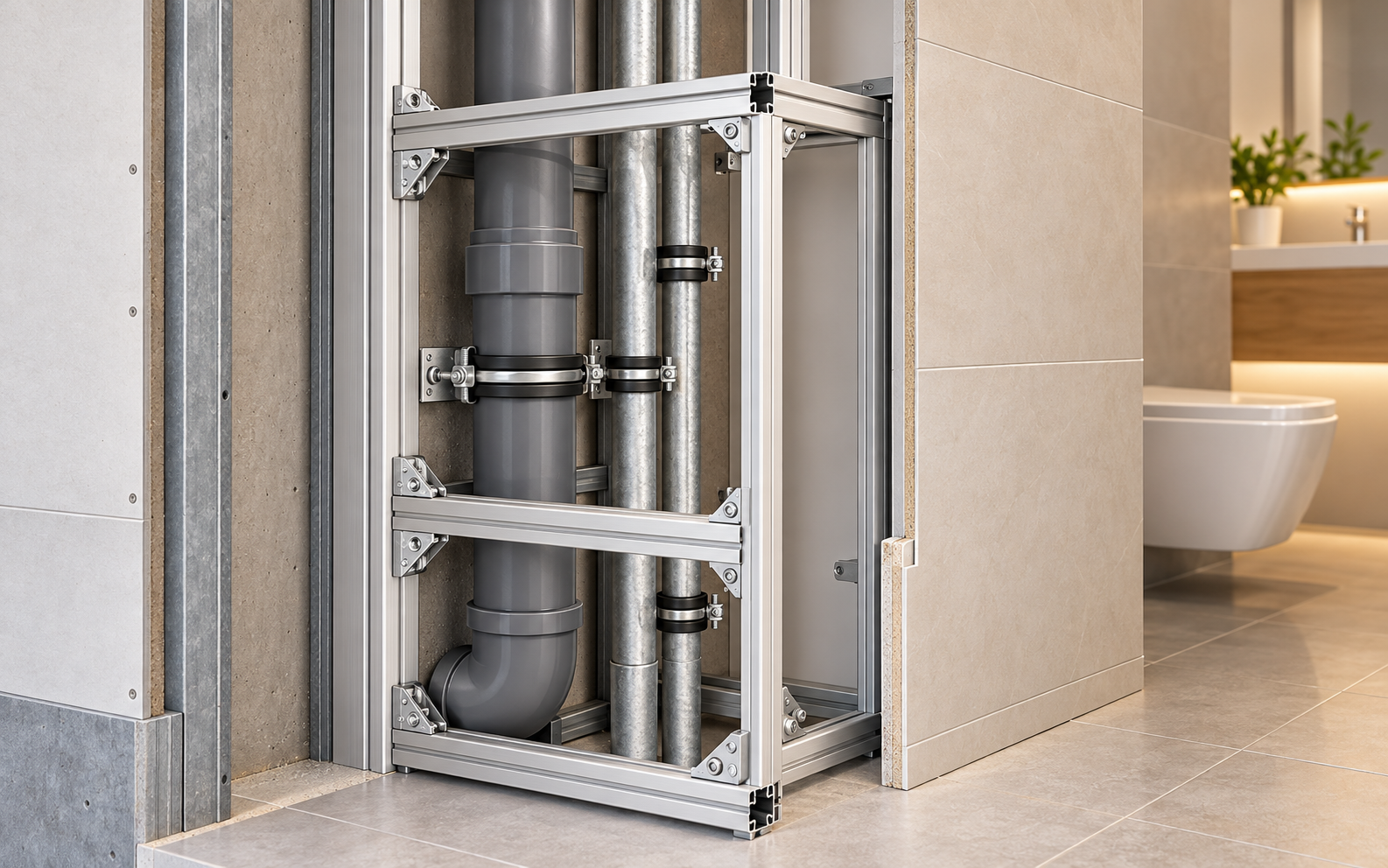

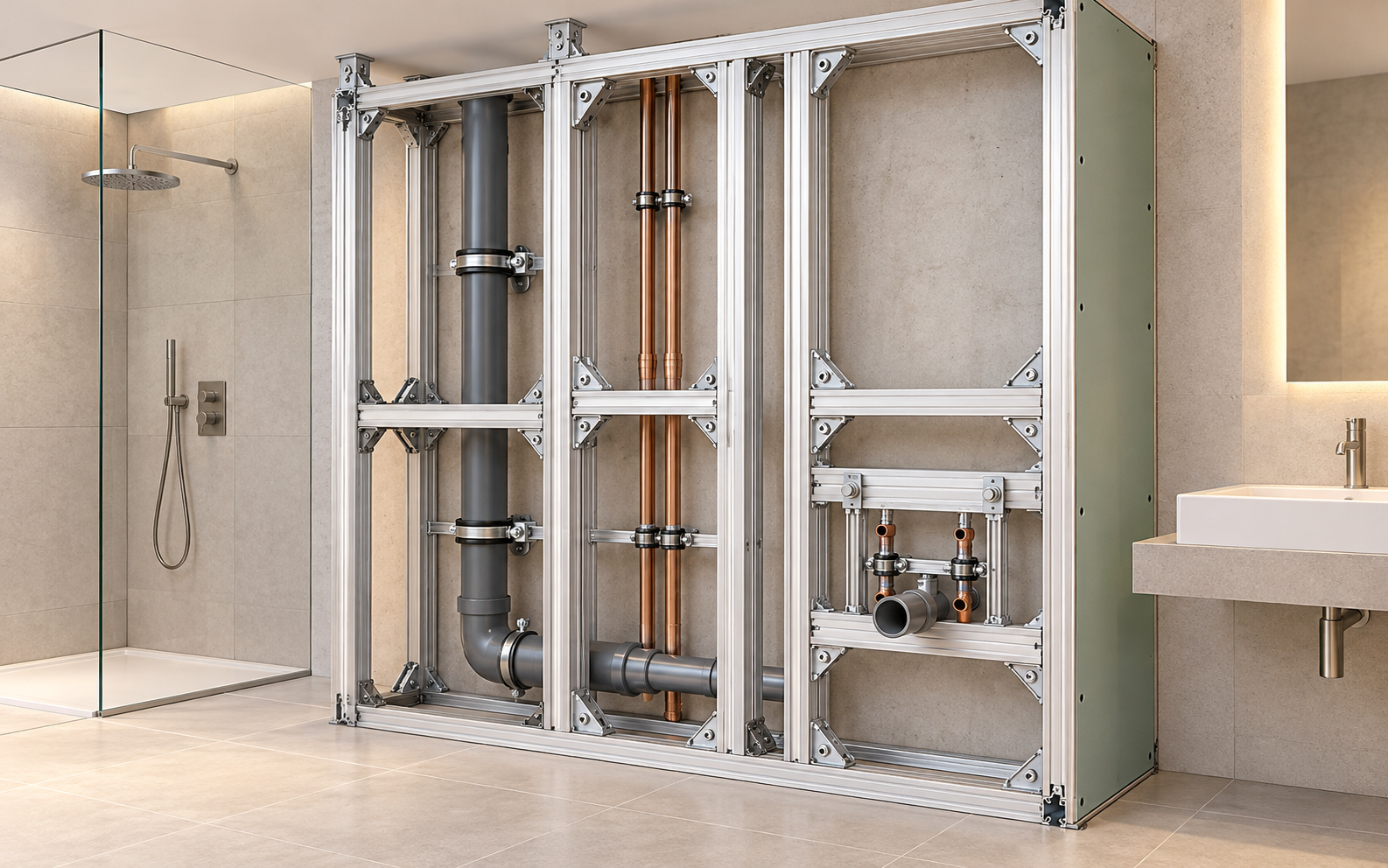

APPLICATIONS 典型应用 01 装配式卫浴HWF34 主型材与节点连接件组合形成卫浴墙体、设备及局部基层框架。  02 轻质隔墙用于室内轻型隔墙基层框架的节点连接与系统配套。  03 包管 / 设备井通过主型材、转角连接件及管线固定附件组成管井或设备管线外围基层框架。  04 基层支撑结构用于其他轻型装配式基层框架的系统连接、定位和调平。 SELECTION ADVICE 按节点类型选择配件组合 确认节点类型确定转角、T 形、邻边、轴向、平面对接、底部支撑、锚固或管线固定。 确认主型材确认 HWF34-M 长度及框架布置。 选择连接件根据节点选择 TC01、AEC01、LC01、SC01、SCP01 或 UC01。 确认支撑 / 安装附件按项目确认 ALF01、AB01、EB 系列、PC-D20 或 PC-D25。 项目技术确认核对配件数量、节点位置、紧固方式、调节范围、基层条件和安装空间。 TECHNICAL DATA BOUNDARY 技术资料边界当前可用于选型HWF34 主型材的截面、厚度和长度以当前正式供货资料为准；配件型号、包装数量及已确认结构特征可用于询价和产品选型。 镀层数据145 g/m2 / 约 20 μm 属于供货资料参数，项目应按批次确认，不作为所有批次永久统一承诺。 盐雾资料中的 96 h 盐雾不作为统一公开承诺；如项目需要，必须提供对应供方报告或检测证明。 承载 / 结构安全当前资料未给出统一承载值。节点承载、允许跨度、拉拔值、吊挂值及系统承载力必须由项目设计与验证确定。 防火 / 抗震 / 认证当前资料未给出统一公开数据；如项目要求，应单独确认。 ORDERING & TECHNICAL CONFIRMATION 订货与技术确认下单前确认型号、数量、批次技术要求及包装方式。 配件型号表
询价 / 下单建议提供
HWF34 ACCESSORY SUPPORT 需要 HWF34 配件选型建议？我们的技术团队可以根据您的框架形式、节点位置、基层条件及安装空间，协助确认连接件、支撑件、锚固件和管线固定配件组合。 |
